淺談導軌式升降機的升降結構
伴隨著
導軌升降機、
液壓升降平臺、
搬運車的制造技術的越來越完善，得到了廣大消費者的信賴與支持，廣泛的應用在各行各業、各個領域當中，在當今的市場中一些機械設備占據著重要的位置，同時也是經濟發展中勢力龐大的一股力量。導軌式升降機中的升降裝置是設備當中的主要也是必不可少的核心部分，下面小編就為大家簡單介紹有關導軌升降機的升降結構。

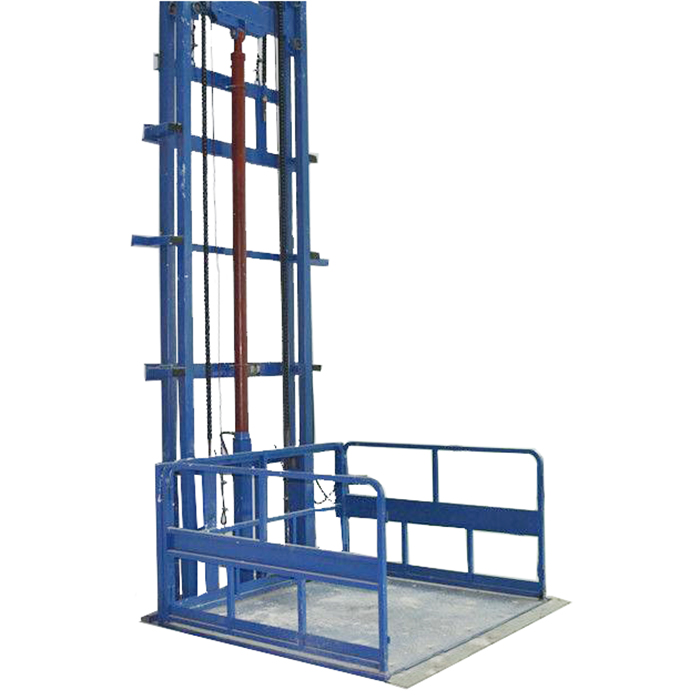

升降結構
一、導軌升降機的齒輪結構：主要包括大、小齒輪、纏帶輪、中軸以及由止動扣、扭簧組成的保險裝置。選用閉式齒輪傳動，由于閉式軟齒面齒輪傳動常見的失效形式為齒面點蝕，故設計時按齒面接觸疲勞強度計算，按齒根彎曲疲勞強度進行校核舊。支架：支架用于固定、支承升降機箱體內部所有的機械零件和部分電器元件，主要由側板、連接管和連接片等零件焊接而成，其中兩側板的厚度為3mm，同時為了減輕支架的重量，在兩側板上設計了很多工藝孔。
二、導向機構主要由導向塑料管、導向支架、壓縮彈簧、安全塞、導向外殼和導向軸等零件組成，兩個導向塑料管之間形成一個窄縫，升降布帶從這個窄縫中伸出箱體，防止布帶卷亂，起到導向的作用。安全塞由導向支架和壓縮彈簧支承，為了防止壓縮彈簧受力后失去穩定性，在安全塞上設計了一個小導桿，小導桿與彈簧間的間隙。
三、吊臂由平衡桿、吊臂軸套和導桿與彈簧間的間隙吊臂軸焊接而成，兩端分別安裝一個吊臂掛鉤，進行調質處理，與箱體下殼的掛鉤一起構成三個懸吊點，通過軟支承吊具將被升降者吊起，為了使被升降者在乘坐時能夠處于舒適狀態，兩吊臂掛鉤間距參照國家標準平衡桿用來保持升降裝置的平衡，設計成空心管狀，減輕了吊臂整體的重量。
四、渦輪蝸桿機構具有傳動比大、結構緊湊、沖擊載荷小、傳動平穩和噪聲低等優點，并具有反向自鎖的特性，可以保證搬運患者過程中，電動機斷電時傳動機構能夠自鎖，故選用蝸輪蝸桿減速器。
以上就是小編為大家介紹的有關導軌升降機的升降結構，當然介紹的不是全面的，設備還有很多重要結構，希望大家可以多做了解，充分利用好設備，提高設備工作效率。
